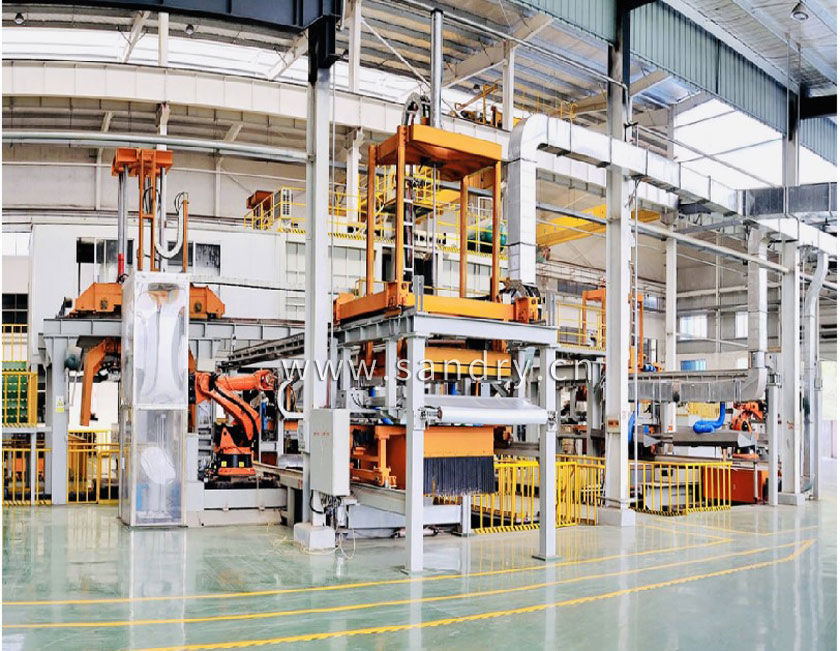

V法造型工艺设备及工艺流程

V法造型设备又称真空密封造型，选取不含任何粘接剂的干砂造型，利用塑料薄膜密封，依附真空泵形成铸型内表的压力差，使干砂紧实，形成铸型，浇注以获得高精度铸件。
因旧砂回用率高，作业环境好，金属利用率高，被国度列为清洁出产技术目录。
已成功利用于工程机械配沉、石油机械、皮带轮、摇枕侧架、车桥、造动毂、高锰钢衬板等行业。

一、V法造型工艺流程
1、砂处置工部重要设备蕴含：落砂除尘罩、过跨平车、落砂格栅及过渡砂斗、振动输送筛砂机、板链提升机、过渡砂库、砂闸阀、沸腾冷却床、斗式提升机、悬挂磁选机、皮带输送机、犁式卸料器、废料单梁吊运、除尘系统、电控系统、气控系统、水控系统等。
2、造型工部的重要设备蕴含：无动力回空箱辊路、扣空箱单梁吊、雨淋加砂器、覆膜器、展膜平台、涂料烘干装置、移动振实台、机械手、合箱转运车、砂箱、撒砂回收系统、液压缸起模、翻箱机构、车载真空泵、电控系统、真空系统、液压系统、气控、水控系统等。
3、造型工艺流程：
A、幼、钟注大型砂箱：
模型（带抽气箱）搁置到振实台上→模型定位→人为撒滑石粉→移动振实台将型板转运至覆膜工位→覆膜器取膜、加热、覆膜→人为喷涂→单梁吊将回箱辊路上的空箱搁置到负压型板上→移动振实移至涂料烘干工位进行涂料烘干→移动振实台转到加砂工位→振实台升起到位→雨淋加砂器打开→振实台振动→雨淋加砂器关关→振实台振动终场→振实台着落到位→移动振实台移动，同时下箱刮背砂装置作为实现刮背砂，移至起模工位→人为盖背膜→机械手实现起模、翻箱→将下箱放至到合箱转运车上→人为下芯上箱加砂振实实现后，移动振实台移至起模工位→人为盖背膜→人为插真空管→人为取出浇冒口棒→机械手着落夹紧，起模，同时人为拔出真空管→机械手移至合箱转运车处实现合箱人为锁箱→合箱转运车移出→行车（辅以车载真空）将砂箱吊至浇注区人为接通真空，期待浇注。
B、特大型砂箱：
加砂振实实现后直接运行至机械手前方起模工位，人为盖背膜→抽真空→下箱吊运至翻箱机械实现翻箱→吊至浇注区人为下芯→合箱待浇注撒落砂由回收装置提升至造型砂库中，当机械手出现故障时，可在机械手前方工位处实现起模、翻箱工作，以保障出产有序进行。
二、重要设备机能介绍
1、落砂除尘罩于V法落砂时，砂温较高且使用的砂子较细，落砂时粉尘较大，为削减粉尘排放，改善车间的工作前提，在落砂区设有半封关除尘罩。
2、落砂格栅及锥斗此处要接受砂子、砂箱及铸件的沉量，同时砂子拥有肯定的温度，因而设计时要保障足够的刚度，选取25#工字钢及16mm的钢板钻孔造成，锥斗选取6mm钢板，表加设5#槽钢加强筋，同时锥斗内设有拉筋。格栅面可将大的铁性杂质及未消融的塑料膜进行初步分离。
3、ZS1080惯性振动筛砂机合用短距离输送型砂、热旧砂，碎石和焦碳等散状物料，槽体上方盖板分段造作，以达到密封除尘及方便筛网更换。
4、NE100板链提升机该机在机械化铸造车间中是一衷煺遍选取的垂直输送设备，该机牵引构件选取板式链条，不仅能提升粉状、粒状和块状物料，并且还可提升磨琢性大的物料，它同带式输送机等设备共同，能够安插成多种大局的输送系统。
5、FTB40冷却床，本机合用于铸造车间无粘结剂（如“V”法造型、隐没摸造型等）或有粘结剂流动机能比力好的（如树脂自硬砂、水玻璃自硬砂等）旧砂冷却。热互换单元内通以冷却循环水，高压鼓风机以肯定的风压对沸腾箱内的砂子进行互换，使砂粒处于流化状态，并与热互换器进行充分地热互换，所以拥有降温成效显著。循环冷却水系统的钢管，使用前都经过试压处置，保障在6kg压力下不得漏水。
6、D500斗式提升机该机是铸造车间中一衷煺遍选取的垂直输送设备，重要用于提升旧砂、废砂、新砂、算帐铁丸等散性资料，它同带式输送机等设备共同，能够安插成多种大局的输送系统。
7、Y338皮带输送机为改进型,适应于铸造车间输送新砂、旧砂、型砂、焦炭、石灰石以及粮食加工与化工等行业输送无侵蚀性、低温的散状物料。
8、S99悬挂磁选机此机可凭据工艺要求，垂直安插在输送旧砂的固定式输送机上方。当物料通过期，它能有效的分离出砂层中的磁性金属物，如铁豆、铁渣、氧化皮等。
9、无动力回箱辊路重要将落砂后的空砂箱转运至造型工位处，通过回箱辊路的转运提高了车间主行车的利用功夫，使物流畅达，辊路在装置时调整肯定角度，使行走轻便。
10、覆膜器及展膜平台移动式覆膜器，是由减速电机驱动可在展膜平台、下箱工位、上箱工位间机动行走，实现取膜、烤膜、覆膜等工序。薄膜加热装置是由石英电加热管、焊接的钢结构支架等组成的。薄膜加热达到镜面成效后将薄膜覆盖到模型上，模型抽真空，实现覆膜工序。其为V法造型中关键部件之一，其工作情况直接影响到整条造型线的运行。能实现自动化加热覆膜方式，减速电机驱动行走，自动取膜，吸膜框可抽真空吸住薄膜，自动起落实现加热和覆膜作为。加热选取电加热方式，并设置保温层。展膜平台为便于覆膜器的自动化工作，此造型线配有面膜展膜平台，用以发展薄膜。重要由支架、吸膜框、切割丝、减振弹簧等组成。在展膜平台处，覆膜器自动实现面膜的发展与切膜。
11、合型幼车重要功能是共同机械手实现扣箱职能，并将砂型转运到机械腕表便于行车将砂型转运到浇注地位。该机行走由硬齿面减速电机驱动，变频器节造，可实现活动过程中的快慢速转换。该机由型钢造成的底座、工作台、驱动装置、拖链、真空装置等设备组成。转运车运行安稳、靠得住、定位正确。
12、涂料烘干装置该设备用于V法造型线上涂料烘干,通过热风幕将加热空气吹向模型表表,实现模型表表涂料快干的成效,从而提逾越产线的出产效能。
13、Z2912移动式震实台合用于无粘结剂（如V法造型、隐没模造型）、有粘结剂但型砂流动性较好（树脂自硬砂、水玻璃砂造型）铸造型砂的紧实，它是利用4台振动电机异向同步旋转产生振动，通过固定联接在电机上的工作台将激振力传递给砂箱及里面的型砂，使型砂连同砂箱作高频低幅振动。型砂在振动加快度作用下产生相对活动，从而得到紧实均匀的型砂。
14、雨淋加砂器机构由固定框、活动框、气缸等组成；疃蚝凸潭蚓性部，需加砂时气缸运行，使活动框和固定框孔相对应，实现雨淋式加砂。雨淋加砂装置，固定于砂斗上由气缸驱动闸板开合进行加砂并带有抽灰职能。雨淋加砂开关下表表要设有一层橡胶垫，能够预防与砂箱刚性接触，雨淋加砂分区节造，以实现大幼砂箱的加砂。
15、机械手是V法自动化造型出产线上的重要设备，重要用于造型中对铸型进行起模、翻转、运杏注合箱等操作。
16、V法专用砂箱，传统铸造步骤用的砂箱不能用于V法造型。V法造型的砂箱除四壁要密封表，砂箱内部必须装设过滤、抽气装置。
17、RRV-125车载真空泵，选取罗茨真空泵，搁置在双梁行车上，重要由泵体及进出口消声器组成，掌管造型后砂箱的转运，预防了传统工艺中在车间内托长“辫子”的景象，减轻了工人的劳动强度。
18、单梁吊运装置（扣空箱）重要掌管将回箱轨路上的空砂箱放至到模板上，尽而提高的车间主行车的利用率。为便于操作，选取？厥直。
19、过跨平车重要掌管将落砂后的铸件转运至缓冲车间，为预防轴承及电缆受落砂区热源的影响，将幼车加长，使车轮及减速机跨在落砂区的两侧，车框选取250H型钢焊接，刚性好。
20、液压系统由泵站、液压阀、液压缸及管线组成；该节造系统设计规范、齐全、合理、靠得住，并拥有先进性，整体密封机能好；调速机能好，实现系统的快、慢速活动，以保障设备在活动过程中的安稳性；工作节拍可凭据现场必要进行调整；油箱设置冷却装置，有足够散热能力；系统建设运行显示：油温、油压、液位、梗塞报警装置与安全；ぷ爸玫。
21、除尘系统设计思路是除尘成效肯定要好，整条线除尘总风量为78000 m3/h，砂处置选取两级除尘方式，一级选取四倒锥旋风除尘器，二级选取脉冲反吹旁插扁袋式除尘器，除尘成效佳且；げ即。造型砂斗、雨淋加砂的抽尘点选取MC108脉冲反吹布袋除尘器。
22、电气节造系统
①凭据本套造型线工艺要求，本电气节造系统选取可编程节造器（PLC）节造，PLC机选用西门子产品，其它重要低压电器选取施耐德或西门子等名牌产品。
②本节造设有手动/自动节造职能。
③移动振实台、机械手、合型幼车、覆膜器行走均采变频器节造。
④真空泵电控选取软启动器节造。
23、真空系统重要由水环式真空泵、滤气稳压罐、水浴除尘罐、真空管路、电控系统等部门组成。
24、水控系统水循环系统重要由离心水泵、水管、各类阀门、冷却塔以及水池等组成。重要为沸腾冷却床、真空泵和液压系统冷却器提供循环水。离心水泵、各类阀门和冷却塔均选取国内名牌产品。循环管路对接处选取法兰联接，以方便检建和守护。
25、非标钢结构蕴含落落砂除尘罩、落砂格栅及锥斗、地坑盖板、造型砂库、平台、梯子、护栏、溜管、除尘管路及管路支持、覆膜器、震实台导轨及支持、真空管路、水控管路、散砂格栅及锥斗、过渡砂库等。
